H3C智能建筑IP网络解决方案及其广泛应用
来源:      日期:2016-05-28 11:58:14      作者:

H3C智能建筑IP网络解决方案及其广泛应用

计算机网络系统是智能建筑弱电系统中必不可少的部分,杭州华三通信技术有限公司(以下简称H3C)是国内主要的IP网络产品和解决方案供应商之一,有丰富的IP网络产品和方案供弱电设计单位、弱电集成商在设计和施工时选择。下面我们以智能楼宇为例介绍几个H3C公司的IP网络解决方案。

一、低层楼宇IP网络方案



低层楼宇整体的数据信息点数较少,而且各楼层距离底层机房的距离较近,因此一般核心设备不需要采用很高档次设备,另外对核心交换机光纤接口的数量要求较少。

设备选型:

1、 每楼层弱电间接入交换机建议选择H3C S3100-EI系列的智能安全交换机。

a) 可以根据信息点数量选择8口、16口、24口、48口,如果数量更多,可以堆叠扩展端口数。

b) 从弱电间接入交换机到核心交换机采用何种链路取决于两者间距离,如果距离小于100米,可采用超五类线;如果距离超过100米,可采用多模光纤传输。

c) 上行链路由于汇集了所有的接入流量,一般采用千兆带宽,S3100-EI均提供足够的GE电口和光模块供选择。

d) 如果有无线AP、IP电话机等设备,为便于供电,可以选择S3100-EI的POE款型,采用POE方式给这些设备供电。

2、 位于底层的机房部署核心交换机,由于低层楼宇需要的光纤汇聚端口较少,采用H3C S5500-28F-EI千兆光纤汇聚交换机即可满足要求。如果对核心设备的可靠性要求很高,采用H3C S7502E机箱式交换机可满足要求。

3、 配置一套网络管理系统H3C iMC,实现对所有网络设备的综合管理,包括设备管理、性能管理、告警管理、配置管理、拓扑管理。

4、 大楼到internet连接可以采用H3C公司的路由器或防火墙,有丰富的产品类型可供选择,不再赘述。


二、高层楼宇IP网络方案



不同行业的高层楼宇建设模式差别非常大:选择的设备差异大、带宽差异大、组网方案差异大、网络结构差异大,投资差异大,下面简单地探讨一些基本规律。

接入层设备选型考虑:

 很多高层楼宇都是行业内或某个区域内具有代表性的建筑,建设规格较高,对信息化要求也较高,需要考虑到技术先进性。当前网络的一个重要的发展趋势是千兆接入的普及,因此很多高层楼宇的接入层采用了千兆接入交换机。

 H3C拥有业内最齐全的千兆交换机产品线,S5120-EI/S5120-SI都是性价比很高的千兆二层交换机。上行链路可以采用万兆光纤,这样可以使每个接入用户可以获得足够高的带宽。也可以先使用多个千兆捆绑方式上行,以后需要时采用万兆链路。

 对于仍然希望采用百兆接入的客户,H3C有S3100系列/S3600系列丰富款型的百兆接入交换机供选择。采用百兆接入交换机,可以参考低层楼宇部分的选型考虑。

核心设备的考虑:

 核心设备故障会影响到整个大楼的网络使用,因此必须具备足够高的可靠性和稳定性,此外还必须具备很强的扩展性、多业务支持能力、安全防护能力、大容量接入能力等。

 H3C S10500/S9500E/S7500E等高端交换机,是国内外主流的核心交换机之一,拥有数十项可靠性技术保障,并且在国内网上有大量的应用,成熟稳定性已经经历了充分考验。

 为了实现大楼不同部门网络之间的安全隔离,以及防范来自外网对大楼内部网的各种网络安全威胁,需要核心交换机支持集成各种安全业务板卡,以方便地实现安全防范技术的部署。H3C S10500/S9500E/S7500E交换机可支持FW/IPS/NTA等多种安全业务板卡,实现高集成度低成本的安全部署。

网络管理系统建设的考虑:

 H3C iMC智能管理中心是一个基础网管平台,通过增加不同的管理组件,可以实现用户、业务、资源三者之间的融合管理。也就是帮你看清楚网络上有什么资源?哪些业务在用这些资源?哪些用户在用这些资源?哪些用户在使用哪些业务?


三、有线无线一体化IP网络方案



虽然在楼宇规划建设时,已经铺设了光纤或者是铜缆作为大楼的骨干网络。但有线网络在某些场合还是要受到布线的限制:如布线、改线工程量大;线路容易损坏;网络中的节点不可移动等。特别是对于家庭用户,网络节点位置相对不固定,而且,网络铺设尽量要避免开槽等大工作量施工。


有线网络

无线网络

布设线缆或租用线路

线路是否易损

施工难易度

工程时间

较长

工程美观度

杂乱

简洁美观

维护

复杂

简单

通过上面的比较,可以看出无线网络相对有线网络具有很多独特的优点。根据目前在智能建筑中的网络建设实践来看,两种网络“同时部署,相互补充”已经成为一种趋势。网络的骨干、固定信息点更多采用有线网络,而不易布线的信息点、移动信息点更多采用无线网络。

而当前一个突出问题是:多数情况下,无线网作为独立的网络与有线网络分开管理。这就导致了无线网需要单独的管理系统和安全策略,使得无线网的管理成本居高不下。

H3C公司在智能建筑倡导“有线无线一体化网络解决方案”,主要特点是“设备一体化、管理一体化、安全一体化、业务一体化”,下面我们结合一些实际的工程介绍这几个特点:

1、 设备一体化

无线网络的设备主要有无线控制器(AC)、无线接入点(AP)。所谓的“设备一体化”是指有线设备和无线设备的融合,主要体现在无线控制器和有线网络设备的融合。

H3C公司有“一高一低”两种融合方式:“一高”是指高端无线控制器和高端交换机的融合,高端无线控制器直接做成交换机板卡,插在高端交换机的槽位中使用,H3C公司的S7500E和S9500高端交换机都支持无线控制器插卡。

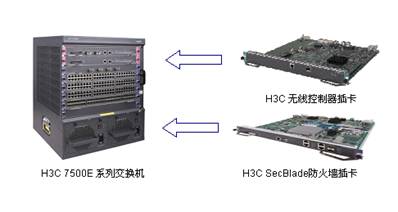

H3C的“7500E 系列交换机 + 无线控制器模块 + SecBlade防火墙”的无缝融合

无线控制器和高端交换机融合有什么好处呢?

 首先是降低了成本,不再需要为无线控制器提供机壳、电源、风扇等

 其次无线控制器和交换机成为一台设备,管理起来更方便

 不要在交换机和无线控制器之间连线,直接利用背板连接,避免单点故障

 扩展能力更强,高端交换机可以插更多的无线控制器插卡

 占用空间更少,消耗的电能更少

“一低”是指较小容量的有线无线一体化交换机WX3024,集成了:弱三层功能、24个千兆电口/4个combo口/万兆插槽、POE+供电、无线控制器、DHCP server、Radius server等丰富功能。真正实现了智能建筑中的有线网络和无线网络的一体化,简化了建设复杂度,降低了能耗,实现绿色节能的目标。

2、 管理一体化

网络管理存在一个现状:使用谁家的设备就是用谁家的网管进行管理,这有时会带来麻烦。假如在一个智能建筑中使用了A厂商的无线网络,B厂商的有线网络,我们就得使用A厂商的网管、B厂商的网管,导致无法显示一张共同的网络拓扑。

H3C公司作为同时提供有线网络和无线网络的厂商,在对有线网络和无线网络的管理上占据优势。H3C公司提供用于对所有IT设备进行统一管理的智能管理平台——iMC智能管理中心,用一套iMC能对有线网络和无线网络统一管理。

能实现一体化管理的不仅包括设备管理、拓扑管理、告警管理、性能管理、配置管理这些基本功能,iMC还能提供更多的管理功能,比如:网络流量分析、用户帐号管理等。这些都共用一套iMC系统,无需为有线部分、无线部分各提供一套。

3、 安全一体化

首先我们分析一下,对于智能建筑有线无线一体化的网络,需要有哪些安全防护措施?

对智能建筑网络的攻击通常来自外部和内部。来自外部的攻击采用网络边界安全解决方案进行防范,在网络的出口采用防火墙、入侵抵御系统、防毒墙、防垃圾邮件等产品来进行防范。来自内部的安全问题采用内网安全控制解决方案,这包括不同网络区域之间的安全隔离、重要安全区域的高等级安全保护、端点准入控制。。。等等。这里面挑战比较大的就是能否对有线网络、无线网络实施一致策略的端点准入控制。

首先对端点准入控制进行简单介绍:俗话常说“家贼难防”,网络安全也是如此道理,目前70%的网络安全都是从内部引发的,因此业界越来越重视内网的安全控制。智能建筑内网的安全问题经常由某台终端造成的,比如:该终端使用非法软件形成对内部的网络攻击、或者没有及时升级病毒库导致上网中病毒、或者操作系统补丁未更新而在上网是被黑客入侵而成为傀儡机器。。。如何避免这样的问题出现呢?H3C推出了“EAD(Endpoint Admission Defense)端点准入防御”解决方案。

内网的任何一台PC机要进入内部网络,都是有条件的:没有安装非法软件、病毒库是最新的、操作系统补丁库是最新的、PC机是内部员工使用的。是如何实现的呢?每台PC上都安装有“H3C iNODE”一个小软件,它和“EAD安全策略服务器”之间保持通信,它会在你试图连接到局域网时对你的PC机进行检查,如果发现你没有达到要求,就拒绝接入网络!

目前H3C的EAD对有线接入、无线接入、远程VPN接入、广域网接入、网关接入等不同方式都能统一部署。采用的认证协议上,有线与无线EAD是相同的,都是采用的802.1X或Portal协议。不同点:802.1X的EAP认证协议不同,有线中一般采用的是EAP-CHAP,无线中采用的是EAP-PEAP,EAP-TLS。

通过“安全一体化”,无论用户是通过有线、无线、VPN不同方式进入网络,安全策略都是一致的,这样的网络是没有安全漏洞的,能为智能建筑提供真正安全的有线无线一体化网络环境。

四、国内的应用情况

H3C公司的系列化IP产品和解决方案已经广泛地应用到国内外众多的智能建筑:

 智能楼宇(包括政府大楼、企业大楼、高档写字楼、高档宾馆等不同类型的楼宇)。例如:新华社新大楼、中石油新大楼、国电新大楼、京基金融中心、环球金融中心等。高档酒店包括北辰洲际酒店、上海环球金融中心柏悦酒店、喜达屋集团及下属酒店等。

 大型场馆,例如:国家大剧院、故宫博物院、国家图书馆、国家体育场、奥林匹克公园、国际会议中心、五棵松体育馆、青岛奥帆中心、香港奥运赛马场、山东全运会等。

 数字化园区(大型企业园区、软件园之类)。例如:用友软件园区、东软大连软件园等。

 交通工程(铁路、地铁、高速公路、公交、民航、港口、码头等)。例如:北京地铁4号线、5号线、13号线、机场线、沈阳地铁、青藏铁路、北京公交BRT、首都T3航站楼、深圳机场、济南/青岛/武汉/昆明等地机场。
