ICT高密度、高速通信线缆布线解决方案
来源:      日期:2015-12-17 17:59:12      作者:


线缆是达到高利用率的关键因素。数据中心现场的先进ICT布线系统的最重要部分是现有技术和未来技术的灵活性和连续应用支持。相应即插即用型系统也应该在机柜中占用较少空间,在运行时,它们也应具有高达40100 GB/s的传输速率。

基本上,您可以从以下三种预案中选出数据中心的故障安全、高速数据传输解决方案:使用铜缆和光纤技术的经典点对点线缆解决方案、采用多根线缆(干线)的全部或部分预端接解决方案或者模块化高密度光纤解决方案,例如德特威勒数据中心解决方案。

对于经典解决方案(可能为了满足现场需求或配合原有硬件而优先选用),德特威勒提供很多优质数据和跳线线缆、连接技术、接线盒、机柜和附件。此解决方案涵盖所有可能应用领域:从小型服务器室的布线到满足高速要求的复杂安装。

采用干线的预端接系统(根据客户要求切割和印刷、配备连接器或模块并在工厂经过预先测试)具有安装快、线缆管理简单和存档容易的优点。此类解决方案的前期规划比较困难,但是,它可以节省安装时间和成本。在实验室预先装配并确定容量的干线不但能够降低错误率,而且可以节省现场测量成本。使用干线线缆,也可以快速轻松地添加线缆和改进布线结构。

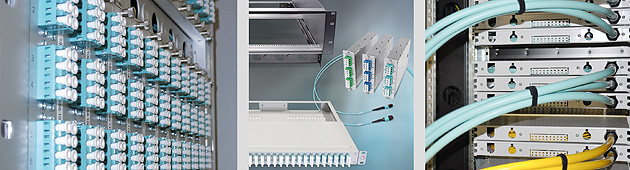

德特威勒数据中心解决方案是面向未来且预端接的即插即拔型光纤解决方案,它专门针对数据中心的高密度要求研发它采用优质线缆和组件以及高精度连接器制造。由于光学特性和几何特性绝佳,此解决方案不但适合目前的高速应用,也适合未来的高速应用,例如32GFC40/100G以太网和120G Infiniband。模块化组件可以配置成任何所需组合,从而具有最高设计灵活性。

德特威勒的数据中心布线系统不但符合经批准的国际标准ISO/IEC 24764EN 50173:2011(欧洲)和TIA/EIA-942-2-2010SP-3-0092),也通常远超现有标准和草案,因此,它可以确保较高未来适应性和设计灵活性。

德特威勒解决方案产品组合涵盖整个拓扑结构:从供应网络(外部网络接口,ENS、带内核和开关机柜的主要配线区域(MDA)到水平或分区配线区域(HDA/ZDA)或服务器与中央开关机柜。

根据网络拓扑结构、IT组件和所选布线理念决定在数据中心中使用哪种线缆和连接技术。目前,通常使用新交换架构和平坦结构(各种数据中心结构模型)。但是,我们采用许多典型架构:机柜顶部交换(主要在高密度服务器环境中使用)、机柜中部或底部交换(连接多个服务器机柜)以及针对刀片式服务器网络的综合交换。在许多情况下,我们也在修复的交叉连接环境中实现中央配线器。此架构对布线系统组件的质量提出较高要求。


线缆支持和铺设系统必须考虑布线形式、防火、电磁兼容性(EMC)、建筑物内的等电位连接质量以及MICE环境分类(根据EN 50173-1等)。此外,它必须支持通信线缆系统在未来进行扩展。
